Циклон ЦН 15-700-2УП

Циклон ЦН 15-700-2УП
147500 q
Всю информацию вы можете уточнить у менеджеров

Оставьте ваши контактные данные и с вами свяжутся

Имя
Телефон
Позвонить мне

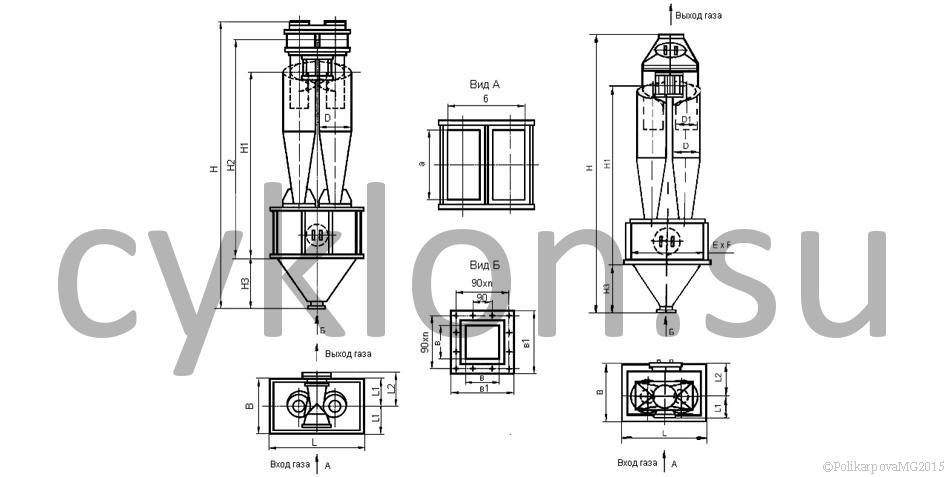

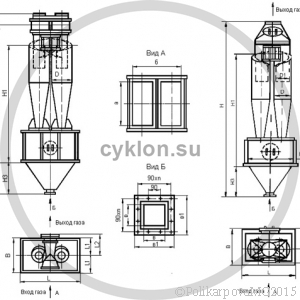

Габаритные и присоединительные размеры циклона ЦН 15-700-2УП

Наименование L B H H1 H2 H3 D D1 E
Циклон ЦН 15-700-2УП 1555 1020 5488 3612 4166 1060 700 410 1400

Наименование F a b L1 L2
B
B1
Масса, кг
Циклон ЦН 15-700-2УП 800 472 398 480 590 200 310 1120

Батарейный циклон ЦН 15-700-2УП разработки НИИОгаз самый универсальный и распространенный аппарат пылегазоочистки.

Циклон ЦН 15-700-2УП применяется

  • для сухой очистки от слабо- и среднеслипающейся пыли (размером более 10 мкм), выделяющихся при таких технологических процессах как сушка, обжиг, агломерация, сжигание топлива;
  • очистки аспирационного воздуха в различных отраслях промышленности - черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике;
  • для улавливания пыли, которая выделяется во время размола топлива парогенераторов, сжигающих твердое топливо в пылевидном состоянии;
  • в производствах, где транспортируемый продукт высушенные опилки, высушенная солома, мелкие частицы гранул, пыль.

Циклон ЦН 15-700-2УП не применяется

  • для очистки взрывоопасных и токсичных сред;
  • для улавливания волокнистой и сильно слипающейся пыли, особенно при малых диаметрах циклонов;

  • для очистки газообразной среды, в которой имеется капельно-жидкая фаза или возможна конденсация паров;

В случае необходимости использования циклонов ЦН 15-700-2УП для улавливания взрывоопасной и легковозгораемой пыли, циклон ЦН 15-700-2УП должен быть выполнен по специальным чертежам и не иметь узлов, где могло бы происходить скопление пыли, и должен быть снабжен необходимым количеством взрывных клапанов.

Циклон ЦН 15-700-2УП. Техничекие характеристики:

  • допустимая запыленность газа для слабослипающейся пыли - не более 1000 г/м3;

  • допустимая запыленность газа для среднеслипающейся пыли - не более 250 г/м3;
  • допустимая запыленность газа для крупноабразивной пыли - концентрацию ее рекомендуется снижать в 2-3 раза от допустимой;

  • максимальная температура очищаемого газа - не более 400° С;

  • максимальное давление - 700 кгс/м2 (5кПа);
  • коэффициент гидравлического сопротивления для групповых циклонов ЦН 15-700-2УП с "улиткой" - 175;
  • оптимальная скорость в обычных условиях - 3,5-4м/с;
  • при работе с абразивной пылью - 2,5 м/с;
  • внутренний диаметр циклона ЦН 15-700-2УП - 700 мм.

Для повышения пропускной способности по очищаемой среде и условий применения на базе циклона ЦН 15-700-2УП изготавливаются батарейные циклоны состоящие из большого количества циклонных элементов, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейных циклонов ЦН 15-700-2УП разделен на несколько секций, которые могут отключаться при снижении нагрузки на агрегат. Циклоны ЦН 15-700-2УП компонуются в группы из шести циклонов. Выбор количества циклонов зависит от условий предстоящей эксплуатации, качества и объема очищаемой среды. Групповые циклоны ЦН 15-700-2УП выполнены с камерой очищенного воздуха в виде "улитки". Бункеры имеют пирамидальные форму. Циклон ЦН 15-700-2УП группового исполнения изготовляют с "левым" и "правым" вращением газового потока.

Во время работы циклон ЦН 15-700-2УП требует постоянной выгрузки уже уловленной пыли. При этом, в бункере уровень пыли не должен превышать плоскости, отстоящей от бункерной крышки на 0,5 всего диаметра циклона.

Циклон ЦН 15-700-2УП в зависимости от требований предъявляемых к очистке газа, может иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступени очистки в сочетании с другими газоочистными устройствами.

Циклон ЦН 15-700-2УП устанавливают, как на всасывающей, так и нагнетательной стороне вентилятора, при улавливании абразивной пыли циклон рекомендуется ставить перед вентилятором. Циклон характеризуется умеренным сопротивлением.

При необходимости повышения эффективности циклон ЦН 15-700-2УП имеет верхний предел 1,2 кПа, который можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха.

Циклоны ЦН 15-700-2УП. Технические характеристики

Наименование циклонов ЦН 15 Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-700-2УП 6900 11100 0,83 1120

В технической характеристике приведены значения производительности отнесенные к скорости в цилиндрической части циклона = 2,5 и 3,5 м/с. В обычных условиях оптимальной считается скорость 3,5 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

Условное обозначение циклонов ЦН 15-700-2УП

Ц - циклон; Н - конструкция НИИОгаза; цифра 15 - угол наклона входного патрубка относительно горизонтали (град); 700 - внутренний диамтр цилиндрической части циклона (мм); 2 - количество циклонов в группе; У - с камерой очищенного газа а виде улитки; П - пирамидальная форма бункера.

Материал изготовления циклонов ЦН-15
-700-2УП

  • при эксплуатации агрегата при температуре окружающей среды до - 40°С - углеродистая сталь;

  • при эксплуатации агрегата при температуре окружающей среды ниже - 40°С - низколегированная сталь;

  • возможно изготовление циклонов из нержавеющей стали.

Котельный завод "Росэнергопром" производит и реализует циклоны различных моделей. Купить циклон ЦН 15-700-2УП можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
